LEGO 하중부전이 방음시설
특징
- 콘크리트 방호벽의 신축변형에 대응이 가능하여 지주의 유동으로 인한 방음판 이탈현상 보완
- 방음벽 유지보수 및 관리 용이
- 유지관리성 우수, 경제성 향상, 현장적용성 우수
- 배면서포트, 수평보강재, 하중전이장치가 불필요한 구조

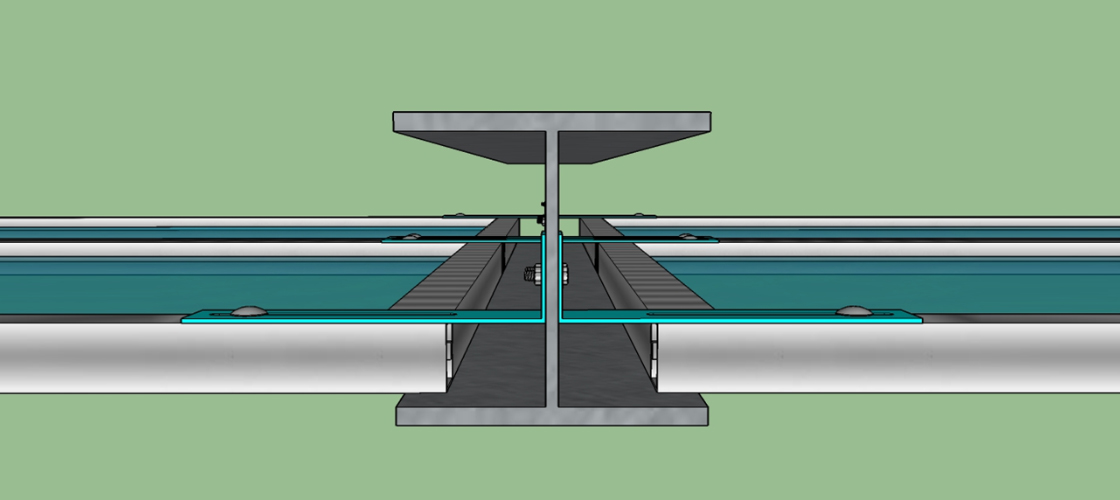

방음판 조립도
- - H-Beam과 방음판을 연결PALTE로 연결시켜 볼트로 고정시켜 결합
- - 지주간 간격 가변 시 방음판의 이탈현상 방지
- - 방음판 교제작업 용이

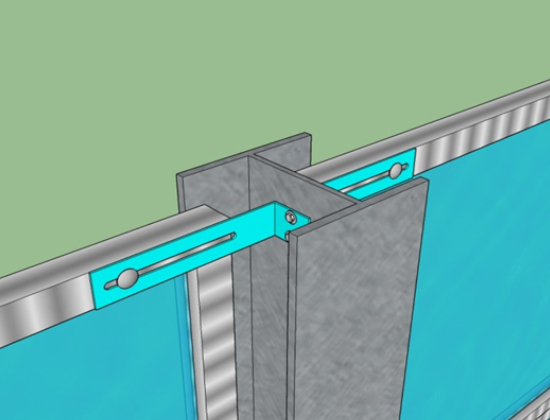

지주 & 방음판 체결 상세

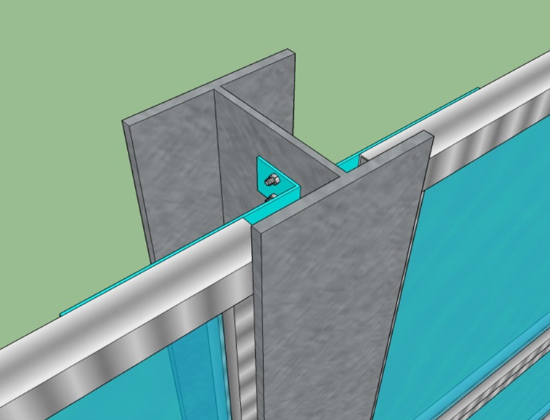

지주 & 방음판 체결 상세 (배면)
- - 연결PLATE에 장홀을 뚫어 신축대응 가능
- - 연결PLATE에 연결되어 있는 볼트로 방음판 분리가능 -> 교체작업 용이
