방음시설
SAFTY 원형지주 방음벽(충돌시 운전자 보호기능)
특징
- 일반적인 H-BEAM이 아닌 원형 형태의 지주를 적용하여 경량화한 제품으로 지주와 방음판을 일체화시켜 별도의 고정장치가 없도록 함
- 제품의 경량화(18% 이상) → 시공성 향상, 경제성 향상, 현장적용성 우수
- 배면서포트, 수평보강재, 하중전이장치가 불필요한 구조

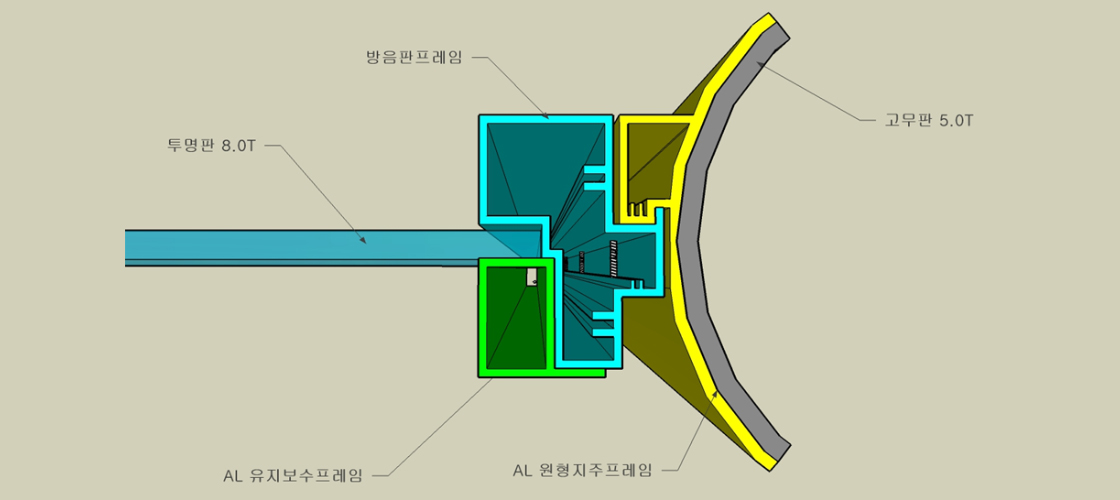

원형지주 조립도

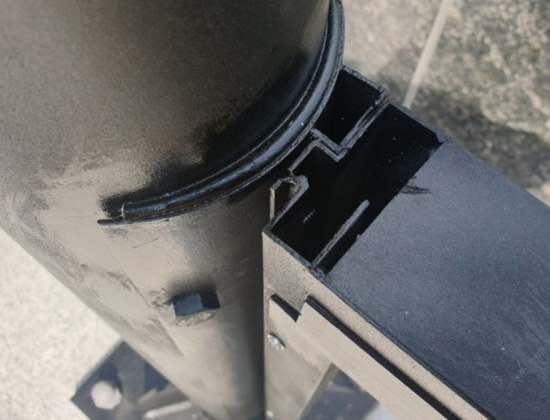

- - 원형 지주와 AL 원형지주프레임 사이에 고무판을 두어 신축에 대한 대응이 가능
- - 별도의 방음판 고정장치가 필요 없음 (배면서포트)

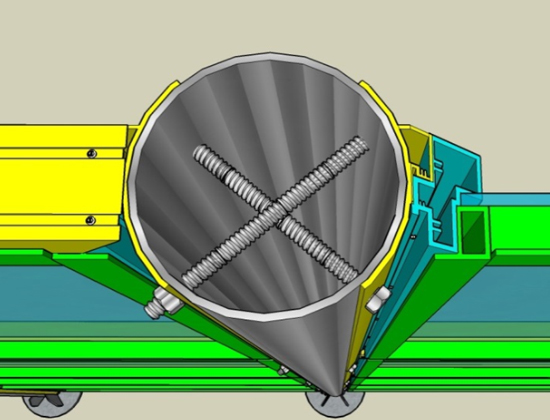

- - 알루미늄 3.0T 원형지주 프레임은 원형 지주에 볼트 관통형으로 고정
- - 원형지주 프레임에 방음판 프레임 및 유지보수프레임을 끼운 후 피스 체결
- - 하단 고정부는 리브가 있는 원형 또는 사각 PLATE로 하며 앙카로 고정
