내진동성을 구비한 행거
제품의 개요
교량의 신축이음을 고려하여 배수관을 지지하는 행거를 고정구조가 아닌 레일형 유동구조로 차량의 진동 등 내진에 적합한 배수시설 지지 장치
제품의 특징
  • 지지앵커의 상단부를 레일 프레임 구조로 레일 홈을 따라 이동가능
  • 레일식 구조로 교량의 신축에 따른 유동 가능
  • 구조계산을 통한 안정성 확보
  • 압출제품으로 품질 확보
  • 레일 프레임 내부에 보강재 삽입하여 처짐에 대한 안전성 확보
  • 레일프레임 설치 후 지지대 끼움 형식으로 시공성 향상
  • 레일 길이 교량의 신축량 고려하여 적용

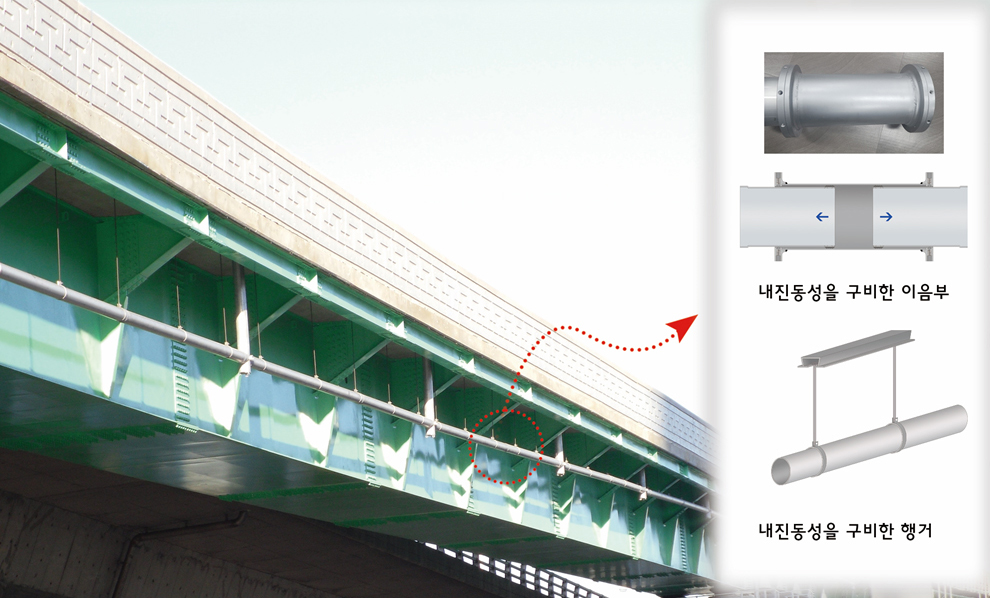

제품의 설치 예시
제품의 도면

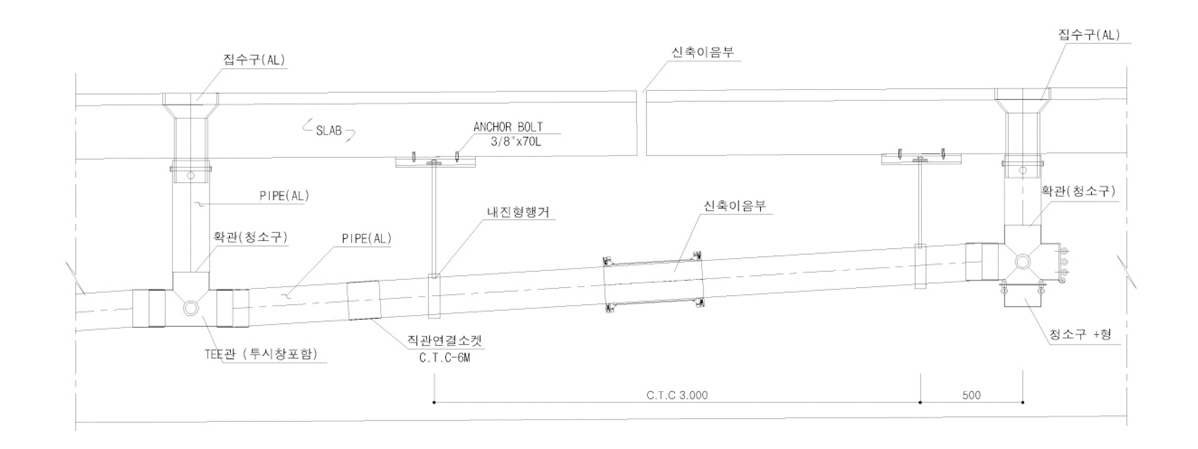

상부 배수시설 상세도

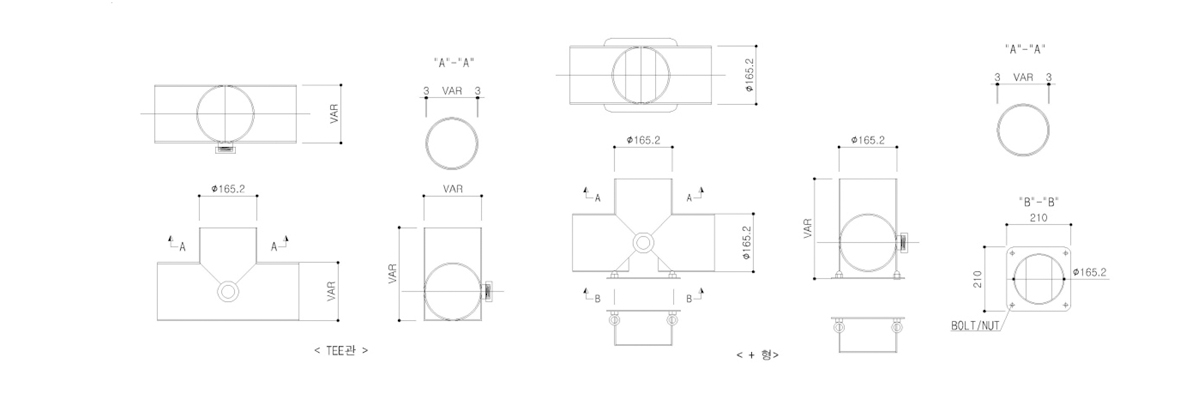

청소구

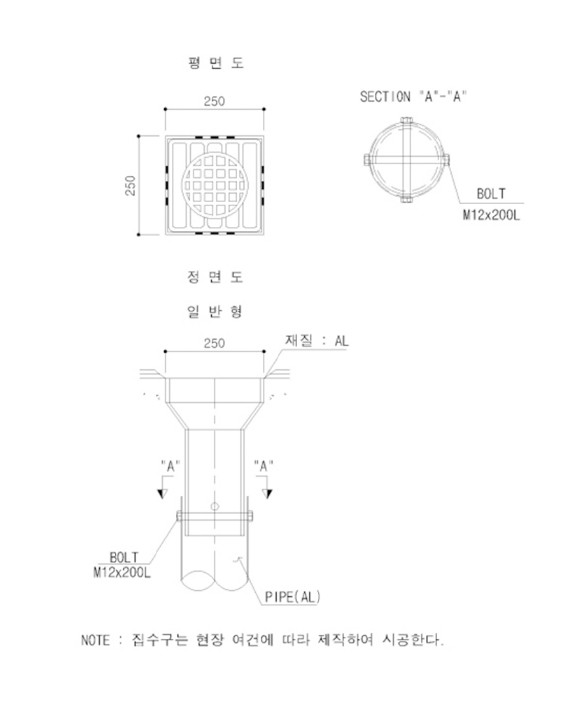

집수구

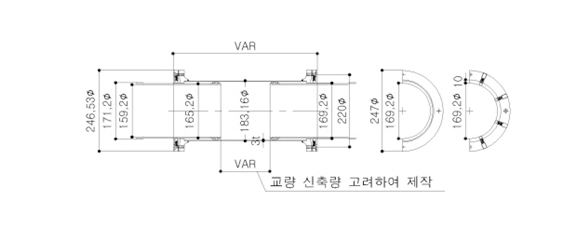

내진형 이음부

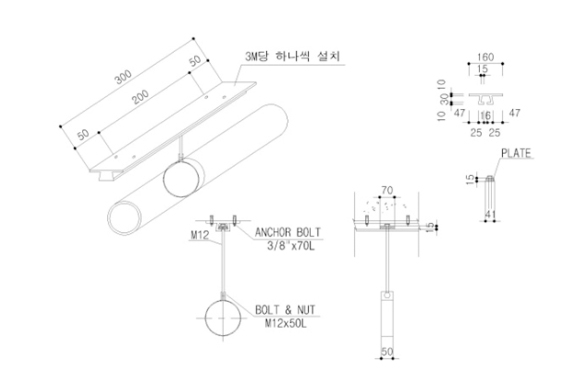

내진형 행거
